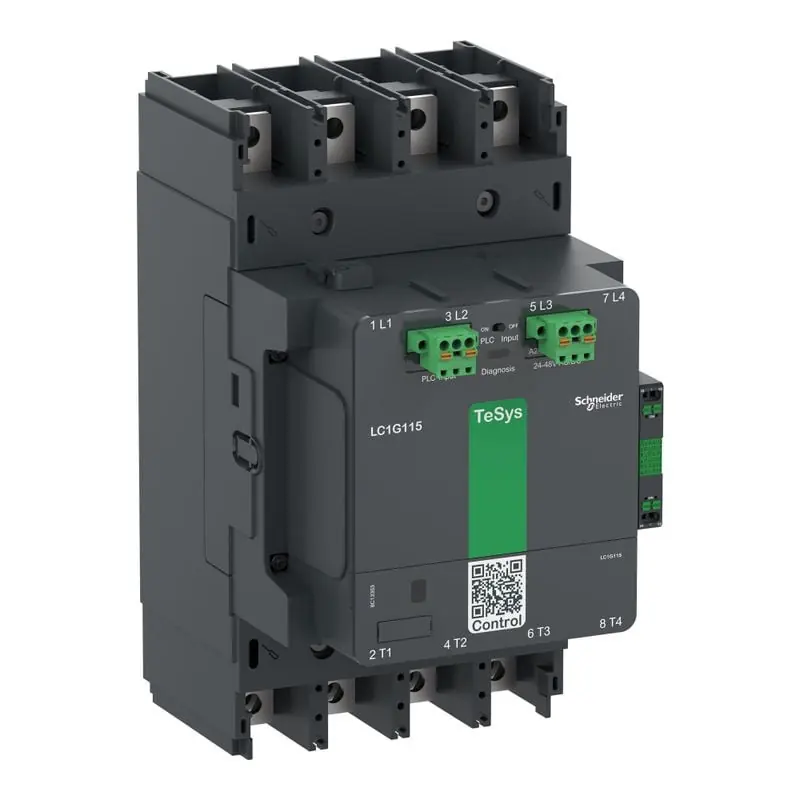

Description
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
|---|---|
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 250 A (at 40 °C) |
| Pouvoir assigné de coupure : | 1610 A at 440 V |
| [Icw] courant assigné de courte durée admissible : | 1,5 kA – 10 s0,92 kA – 30 s0,74 kA – 1 min0,5 kA – 3 min0,4 kA – 10 min |
| Calibre du fusible à associer : | 200 A aM at 160 A aM at 315 A gG at |
| Impédance moyenne : | 0,00017 Ohm |
| [Ui] tension assignée d’isolement : | 1000 V |
| Puissance dissipée par pôle : | 20 W AC-1 – Ith 305 A6 W AC-3 – Ith 185 A |
| Code de compatibilité : | LC1G |
| Composition des pôles : | 4NO |
| Contacts auxiliaires : | 1 « O » + 1 « F » |
| Pouvoir nominal d’enclenchement Irms : | 1560 A at 440 V |
| Nombre de modules par automate et par PC : | 1 |
| Technologie bobine : | Limitation de crête bidirectionnelle intégrée |
| Durée de vie électrique : | 300 cycle AC-1 à Ue 400 V |
| Durée de vie mécanique : | 8 Mcycles |
| Puissance d’appel en VA : | 290 VA |
| Puissance d’appel en W : | 220 W |
| Consommation moyenne au maintien en VA : | 10 VA |
| Consommation moyenne au maintien en W : | 5,7 W |
| Temps de fonctionnement : | 40…70 ms fermeture15…50 ms ouverture |
| Vitesse de commande maxi : | 600 cyc/h AC-3600 cyc/h AC-3e300 cyc/h AC-1 |
| Mode de raccordement : | Circuit de puissance: barre 2 – busbar cross section: 25 x 6 mmCircuit de puissance: bornes à anneau 1 185 mm²Circuit de puissance: raccordement par boulonnageTélécommande: push-in 1 0,2…2,5 mm² – cable stiffness: multibrin torsadé rigide sans emboutTélécommande: push-in 1 0,25…2,5 mm² – cable stiffness: souple avec emboutTélécommande: push-in 2 0,5…1,0 mm² avec emboutTélécommande: push-in 0,75…2,5 mm² – cable stiffness: multibrin torsadé rigide sans emboutTélécommande: push-in 0,75…2,5 mm² – cable stiffness: souple avec embout |
| « Pas » de raccordement : | 35 mm |
| Support de montage : | Platine |
| Normes : | EN/CEI 60947-4-1EN/CEI 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Certifications du produit : | schéma CBCCCcULusEACCEUKCAEU-RO-MR by DNV-GL |
| Couple de serrage : | 18 N.m |
| Hauteur : | 255 mm |
| Largeur : | 143 mm |
| Profondeur : | 193 mm |
| Poids du produit : | 5,1 kg |
